Fuente estándar de alto voltaje del equipo de prueba del metro para el análisis de la calidad del poder

Fuente estándar de alto voltaje del equipo de prueba del metro para el analizador de la calidad del poder

Perfil

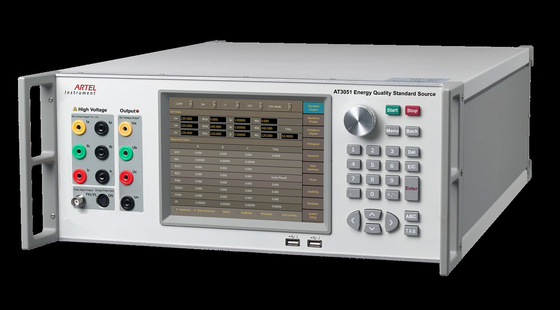

AT3051 es conveniente para el departamento de la medida de institución de investigación, sociedad de la red eléctrica,

ferrocarril, empresa industrial y de la explotación minera grande e institución nacional de la medida en todos los niveles.

Función principal

Ofrezca el seno del nivel de la fuente estándar o de las diversas señales de la distorsión;

Apoye la calibración cualitativa y cuantitativa de los diversos analizadores de la calidad del poder, monitor de voltaje,

flickermeter, registrador de la calidad del poder.

Haga salir los 2dos armónicos de ~63rd.

Características principales

la pantalla táctil del color de 8 pulgadas, interconecta amistoso, fácil actuar.

Adopt avanzó tecnología de proceso de datos de DSP, puede sintetizar diversas formas de onda irregulares, por ejemplo

armónicos, inter-armónicos, parpadeo, inflamaciones, inmersiones, etc.;

Equipado del interfaz de RS232, de Ethernet, y de WiFi, AT3051 puede cualquier operación independiente de la ayuda,

Control de la PC o control terminal inalámbrico práctico;

Comunique con el metro probado con RS-232/485 y Ethernet;

Calcule automáticamente el error de metro y de transductor, y los datos relacionados se pueden transferir a través

U-disk;

La autopretección, alarmando y exhibiendo la ubicación de la sobrecarga para el equipo hizo salir la sobrecarga, cortocircuito del voltaje, de circuito abierto actual;

Detecte, diagnostique y alarme automáticamente para el fracaso;

Remotamente poniéndose al día en línea, alcance fácilmente la puesta al día del software;

Apoye la calibración por el userself.

Especificación técnica

Salida del voltaje ca

Gama: 50V, 100V, 220V;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Grado del ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para la opción;

Estabilidad: 0.01%/2min;

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: 25VA cada fase;

Exactitud: 0.05%RG;

Salida actual de la CA

Gama: 1A, 2A, 5A, 10A;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Estabilidad: 0.01%/2min;

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: 25VA cada fase

Exactitud de la medida: 0.05%RG;

Salida de poder

Estabilidad de la salida de poder: 0.01%/2min;

Exactitud del poder activo y de la medida de poder reactivo: 0.05%RG;

Salida del ángulo de fase

Gama de ajuste de la salida: 0°~360°;

Resolución del ajuste de la salida: 10°, 1°, 0.1°, o 0.01°.

Resolución: 0.01°;

Exactitud: 0.05°.

Salida del factor de poder

Gama de ajuste: -1,0000 ~ 0,0000 ~ +1,0000;

Resolución de la medida: 0,0001;

Exactitud: 0,0005;

Salida de la frecuencia fundamental

Gama de ajuste: 40Hz ~70Hz;

Resolución del ajuste de la salida: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz.

Resolución mínima: 0.001Hz;

Exactitud: 0,002 herzios.

Voltaje trifásico/simetría actual y simetría del ángulo de fase

Voltaje/simetría actual: el ≤0.1%;

Simetría de la fase: 0.05°;

Ajuste armónico

Orden armónica: 2do ~63rd;

Contenido armónico: el 0~40%;

Ángulo de fase armónico: 0°~359.99°;

Resolución armónica de la disposición de la fase: 0.01°;

Exactitud armónica del voltaje: cuando Uh≥1%Un, el 2% Uh; cuando Uh<1>

Exactitud actual armónica: cuando Uh≥1%Un, el 2% Uh; cuando Uh<1>

determinación de los Inter-armónicos

Gama de frecuencia: 16Hz~9kHz;

Exactitud de la frecuencia: 0,05%;

resolución de la disposición de la frecuencia de los Inter-armónicos: 0.1Hz;

contenido de los Inter-armónicos: el 0~30%;

exactitud de la amplitud de los Inter-armónicos: el 5%;

Valor del parpadeo de la salida (Pst)

Gama de la disposición: Ponga el ±30% (el 60% ΔV/V) del voltaje o de la corriente dentro de la gama;

Exactitud de la indicación de Pst (220V~240V o 115V~125V): el 1%;

Forma de onda: onda cuadrada, onda rectangular o onda sinusoidal;

Ratio del deber (cuando la onda es rectangular): 0,01 % ~ 99,99 %;

Gama de frecuencia de la modulación: 0.0008Hz ~ 40Hz;

Inflamación/inmersión

Retraso de la entrada de disparador (retraso del comienzo): 0~60s;

Duración de la inflamación/de la inmersión (continúe): 1ms~60s;

Inmersiones máximas de la amplitud (cambios súbitos a): el 0%;

Inflamaciones máximas de la amplitud (cambios súbitos a): 140%;

Período de rampa en rampa hacia fuera: 0.1ms ~30s;

Retraso de la salida del disparador: 0~60s;

Medida del error de la energía

Exactitud activa de la energía: 0.05%RD (PF≥0.5);

Exactitud reactiva de la energía: 0.1%RD (PF≥0.5);

Parámetros generales

Fuente de alimentación: 90~265VAC, 110VDC~370VDC

Frecuencia: 50Hz~60Hz

Consumo: 50VA~1000VA

Condición del ambiente: 20℃~30℃, pariente el humidity≤85%

Ambiente del almacenamiento: -20℃~50℃

Tamaño: × del × 440m m de 600m m (l) (w) 176m m (h)

Peso: 28Kg
