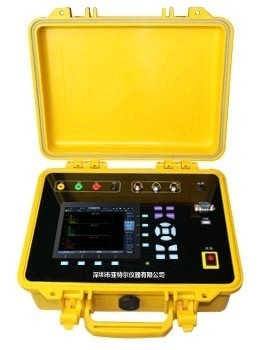

Equipo de prueba portátil del metro del poder trifásico para el departamento de la electricidad y de la supervisión

Equipo de prueba portátil del metro del poder trifásico para el departamento de la electricidad y de la supervisión

Perfil

AT6012 es conveniente para la gestión de la compañía de la fuente de alimentación, la energía que mide, la electricidad y

departamento de la supervisión, departamento técnico de la supervisión, etc.

Función principal

Con los diversos interfaces de la operación, AT6012 puede medir el voltaje, corriente, frecuencia, fase, poder

descomponga en factores, poder activo, poder reactivo, poder evidente de 3P4W y 3P3W;

Medida y análisis en tiempo real del armónico, medida de la 2nd~63a amplitud armónica

y la distorsión está disponible;

Forma de onda de la real-medida de la exhibición de cada fase;

Calibre el metro activo de la energía la monofásico, metro activo de la energía 3P3W, metro activo de la energía 3P4W,

metro reactivo de la energía la monofásico, metro reactivo de la energía 3P3W, metro reactivo de la energía 3P4W;

Los gráficos de vector se pueden exhibir en tiempo real, fácil a la línea del control de punto, y automático reconozca el metro

función del cableado. Puede identificar el sistema del cableado 3P4W y del cableado 3P3W de las unidades a través del transformador o dirigir

la medida, divulga los resultados y el factor de corrección de la energía de la oferta.

Características principales:

5,6 matriz de punto de la pulgada 640×480 LCD, indirecta de la operación de las exhibiciones y datos medidos;

Batería de litio de la capacidad grande, hora laborable continua más de 2 horas;

IEC61000-4-30 estándar;

La medida en tiempo real y registra los parámetros eléctricos básicos, armónicos, ratio del desequilibrio de

voltaje/corriente, voltaje máximo;

Ondas y acontecimientos del fracaso de la grabación con diversas condiciones que accionan;

Funciones de la autopretección, seguro y confiable;

El peso de la unidad principal es menos que 3Kg, compacto y el peso ligero, fácil llevar;

Ayuda que calibra por el userself.

Especificación técnica

Medida del voltaje

Límite de la medida directa: 57.7V, 100V, 220V, 380V, 600V;

Voltaje de entrada clasificado (trifásico): CA 50-750Vrms;

Voltaje de entrada máximo: 1000Vrms

Gama de frecuencia: 42.5-69Hz;

Exactitud: 0.05%RG;

Capacidad de sobrecarga: 1kVAC continuo, interrupción 5kV/1s;

Fuerza dieléctrica: 2.5kVAC, 50Hz/1min

Medida de la corriente de la CA

Límite de la medida directa: 0,2, 1A, 5A, 10A;

Gama de la medida: range× (0-120) %;

Exactitud: 0.05%RG;

Abrazadera actual (opcional): 100A, 200A, 500A, 1000A;

Exactitud actual de la medida de la abrazadera: 0.2%RG

Medida de poder

Exactitud de la medida de poder activo: cosФ≥0.5, <±0.05%RG;

Exactitud de la medida de poder reactivo: sinФ≥0.5, <±0.1%RG;

Exactitud actual de la medida de poder activo de la abrazadera: cosФ≥0.5, <±0.2%RG;

Exactitud actual de la medida de poder reactivo de la abrazadera: sinФ≥0.5, <±0.5%RG

Medida de la frecuencia

Gama: 40-70Hz;

Exactitud: ±0.002Hz;

Medida del ángulo de fase

Gama: 0.00°-359.99°;

Exactitud: ±0.05°;

Medida armónica

Orden armónica: 2do ~63rd;

Medida de la energía

Exactitud activa de la medida de la energía: cosФ≥0.5, <±0.1%RG;

Exactitud reactiva de la medida de la energía: sinФ≥0.5, <±0.2%RG;

Exactitud activa de la medida de la energía de la abrazadera actual: cosФ≥0.5, <±0.2%RG;

Exactitud reactiva de la medida de la energía de la abrazadera actual: sinФ≥0.5, <±0.5%RG;

Entrada del pulso de la energía

Gama puesta constante del pulso (r/kWh) del metro calibrado: 1~9999999999;

La gama de la disposición de calibra pulso: 1~9999999999;

Reciba la frecuencia máxima del pulso: 50KHz;

Gama constante de la disposición del pulso: 3.6×107;

Salida de pulso de la energía

Gama puesta constante del pulso de la salida de la energía (r/kWh): 1~9999999999;

Frecuencia máxima de la salida de pulso: 72KHz;

Parámetros generales:

Fuente de alimentación: CA el 220V±10% o el 100V±10%;

Consumo: <15w>

Condición del ambiente: -5℃~55℃;

Humedad: EL RH≤85%;

Tamaño: 400m m (L)× 250m m (W)× 150m m (H)

Peso: 3kg
