Perfil

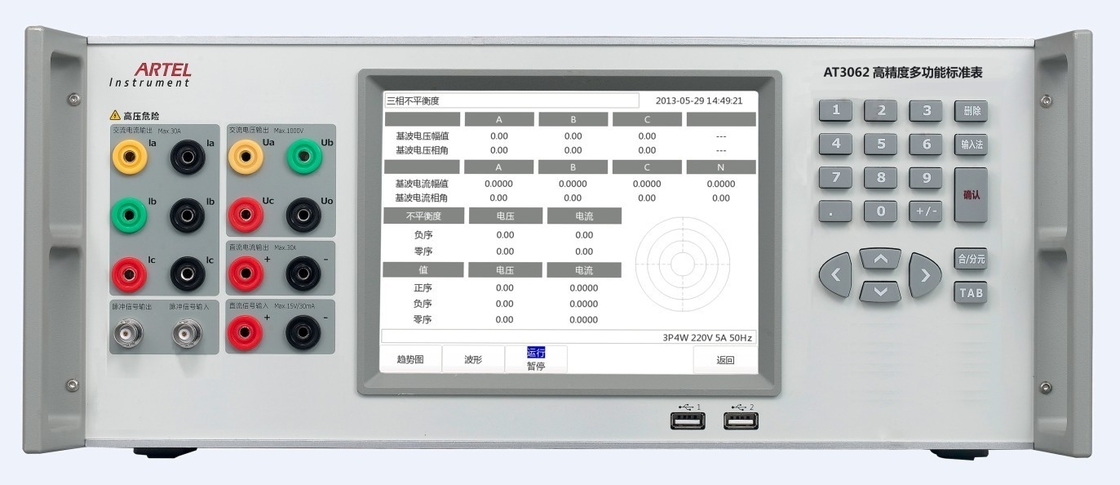

AT3062 se puede utilizar como metro estándar para probar el metro eléctrico y el metro de la energía, y también puede medir

toda clase de cantidad eléctrica de la CA, y también se puede aplicar en el centro de la medida de la red eléctrica

sociedades, sociedades de la fuente de alimentación, centrales eléctricas, instituciones nacionales de la medida, calidad

controle las empresas de los departamentos, de las instituciones de investigación, de las universidades, industriales y de la explotación minera, fabricantes

de la energía y metros eléctricos, etc.

Funciones principales:

AT3062 se puede utilizar como metro estándar para probar el metro eléctrico y el metro de la energía, y también puede medir toda clase de cantidad eléctrica de la CA;

Mida los errores de metro activo y reactivo solo/trifásico de la energía, y la desviación estándar que estima valor;

Mida el voltaje, corriente, poder activo, poder reactivo, poder evidente, ángulo de fase, factor de poder, frecuencia y así sucesivamente;

Mida la distorsión del voltaje y de la onda actual, el 2do contenido de los armónicos de ~127th y de los inter-armónicos, y exhiba el gráfico y las formas de onda armónicos de barra;

Mida la estabilidad del poder;

Diagrama del phasor de la exhibición en tiempo real, fácil analizar el cableado.

Características principales:

la pantalla táctil del color de 8 pulgadas, interconecta amistoso, fácil actuar;

Cambie automáticamente a todo el voltaje y gamas actuales, y a ninguna necesidad de cambiar el cableado durante la medida.

Alta resolución de medición, voltaje y superior actual de la resolución a 2×10-5, resolución 0.001°, resolución 0.01Hz de la fase de la frecuencia;

La medida de poder reactivo incluye 3P4W reactivo verdadero, 3P3W verdad reactivo, 3 elementos 90°artificial reactivos, 2 elementos 90°artificial reactivos, 2 elementos 60°artificial etc. reactivo, que es conveniente probar el metro de poder reactivo y el metro reactivo de la energía en diverso principio de medición;

Equipado de RS232, el interfaz de Ethernet, y de WiFi, AT3062 puede apoyar la operación independiente, el control de la PC o el control terminal inalámbrico práctico;

Detecte, diagnostique y alarme automáticamente para el fracaso.

Remotamente poniéndose al día en línea, alcance fácilmente la puesta al día del software;

Haga salir el pulso estándar de la energía, y el constante del pulso se puede fijar manualmente;

Ayuda que calibra por el userself

Tipo

Metro estándar multifuncional de la alta exactitud de AT3062C, clase 0,05

Metro estándar multifuncional de la alta exactitud de AT3062B, clase 0,1

Especificación técnica

Medida del voltaje ca

Gama: 75mV, 750mV, 7.5V, 30V, 100V, 300V, 660V cambian automáticamente;

Estabilidad: ≤100ppm/year;

Exactitud de la medida: 0.05%RG;

Medida de la corriente de la CA

Gama: 500μA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A, 120A cambian automáticamente;

Estabilidad: ≤100ppm/year;

Exactitud de la medida: 0.05%RG;

Medida de poder

Exactitud de la medida de poder activo/reactivo: 0.05%RG;

Medida del ángulo de fase

Gama de medición: 0°~360°;

Resolución: 0.001°;

Exactitud de la medida: 0.05°.

Medida de la frecuencia

Gama de medición: 40Hz ~70Hz;

Resolución: 0.001Hz;

Exactitud: 0,002 herzios.

Voltaje armónico

Orden armónica: 2do ~127th

Amplitud armónica: el 0~100%

Exactitud armónica: cuando Uh≥1%Un, el 5% Uh; cuando Uh<1>

Corriente armónica

Orden armónica: 2do ~127th

Amplitud armónica: el 0~100%

Exactitud armónica: cuando Uh≥3%Un, el 5% Uh; cuando Uh<3>

Medida del error de la energía:

Límite básico del error de la energía activa:

±0.05%RD (voltaje 15V~660V, 0.05A~120A actual, PF≥0.5);

±0.1%RD (voltaje 15V~660V, 0.02A~0.05A actual, PF=1);

Límite básico del error de la energía reactiva:

±0.1%RD (voltaje 15V~660V, 0.05A~120A actual, PF≥0.5);

±0.2%RD (voltaje 15V~660V, 0.02A~0.05A actual, PF=1);

Pulso de la energía

Salida de pulso de la energía:

Gama constante del ajuste del pulso: (1~599999999) r/kWh (r/kvarh);

Frecuencia máxima de la salida: 10KHZ

Pulso de la energía entrado:

Gama constante del ajuste del pulso: (1~599999999) r/kWh (r/kvarh);

Gama del ajuste del pulso de la calibración: 1~999999;

Frecuencia máxima de la entrada: 10KHZ

Otros parámetros:

Fuente de alimentación: 90-265VAC/DC

Frecuencia del poder: 50Hz~60Hz

Consumo de energía: 100VA

Condición del ambiente: 20℃~30℃, humedad: EL RH≤85%

Ambiente del almacenamiento: -20℃~50℃

Tamaño: 400m m (L)× 440m m (W)× 176m m (H)

Peso: 15kg
