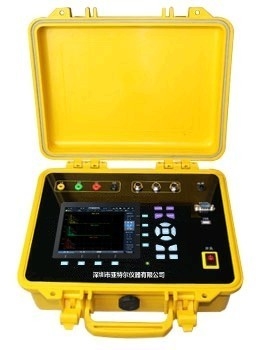

Probador portátil armónico del metro de poder de la batería de Li con la pantalla táctil 5.7inch

Probador portátil armónico del metro de poder de la batería de Li con la pantalla táctil 5.7inch

Perfil

AT8011 es conveniente para el departamento de la sociedad de la fuente de alimentación, de operación de la rejilla e industrial y explotación minera

empresa para medir y para analizar calidad del poder.

Función de Mian

Con los diversos interfaces de la operación, AT8011 puede medir 3P3W y 3P4W el voltaje, corriente, frecuencia, ángulo de fase, factor de poder, poder activo, poder reactivo, poder evidente.

La medida en tiempo real y analiza armónicos, y el 2do contenido y distorsión de los armónicos de ~63rd también pueden ser medidos;

Exhiba la forma de onda en tiempo real de cada fase;

Exhiba el diagrama en tiempo real del vector, fácil comprobar el cableado en sitio, puede identificar la conexión automáticamente;

Mida los diversos fenómenos de la calidad del poder, registre y analice los acontecimientos de la calidad del poder.

Características principales

5,6' pulgada, 640×480 matriz de puntos LCD, exhibiciones la indirecta de la operación y datos medidos;

Batería de Li de la capacidad grande, la hora laborable continua más de 7 horas;

IEC estándar 61000-4-30;

Medida en tiempo real y parámetros eléctricos básicos de registro, armónico, parpadeo, voltaje/desequilibrio actual

ratio, inflamación/inmersión, sobre voltaje, bajo voltaje, voltaje máximo y así sucesivamente;

Diversas condiciones que accionan determinadas para registrar ondas y acontecimientos del fracaso;

Función de la autopretección, seguro y confiable;

El peso de la máquina es menos que 5Kg, compacto y el peso ligero, fácil llevar;

Ayuda que calibra por el userself.

Especificación técnica

Medida del voltaje

Canales: 4 (3 fases + neutrales, AC/DC)

Voltaje nominal: CA 50-380Vrms

Gama de medición máxima: 500Vrms

Gama de frecuencia: 42.5Hz-69Hz

Impedancia de entrada: 1.5MΩ/5pF

Consumo de energía máximo: ≤0.035VA/phase (230V)

Capacidad de sobrecarga: 1kVAC continuamente, 5kV/1s no continuamente

Fuerza del aislamiento: 2.5kVAC, 50Hz/1min

Medida actual

Canales: 4 (1 entrada actual incluyendo de la salida del canal)

Corriente de entrada: 10A/100mV, 100A/100mV, 1000A/100mV, 3000A/100mV

Consumo de energía máximo: ≤0.01VA/phase

Fuerza del aislamiento: 2.5kVAC, 50Hz/1min

Sistema del muestreo

Resolución del muestreo: ciclo 4096 digits/10 (50Hz), ciclo 4096 digits/12 (60Hz), 24 interruptores del A/D de los dígitos,

cuáles se ajustan IEC61000-4-30 a la clase estándar A

Exactitud

Artículo		Gama	Exactitud	Nota
Voltaje		0-500V	0,1%
Abrazadera actual		10A/100mV, 100A/100mV,	0,5%	abrazadera
		1000A/100mV, 3000A/ 100mV	1,0%	flexible
Frecuencia		42.5-69Hz	0.005Hz
Factor máximo del voltaje		0-2.8	el 2%
Factor máximo actual		0-10	el 2%
desequilibrio del voltaje de 3 fases (Secuencia negativa y cero)		0-100%	0,2%
desequilibrio actual de 3 fases (Secuencia negativa y cero)		0-100%	0,5%
Factor de poder		-1.0000-0-1.0000	±0.005
Factor de poder de la dislocación		-1.0000-0-1.0000	±0.01
Poder			el 1%
Energía		0-999999999.99999MWh	el 1%
Inter-armónico armónico	Voltaje relativo Voltaje absoluto	0-100% 0,00 -500 Vrms	Uh≥1%UN: ±5%Uh Uh<1%UN: 0.05%UN
	Voltaje relativo Voltaje absoluto	0-100% Dependa de corriente abrazadera y ratio	el ±0.1%±n×0.1% (el ±0.4%, en relación con el r%) ±5%±5
	Poder relativo Poder absoluto	0-100% Dependa de corriente afiance el andratio con abrazadera	el ±n×2% ±5%±n×2%±10
	Ángulo de fase	0°-355.9°	±n×1.5°	±0.1°
	Frecuencia	0-8800Hz	1Hz
RMS de media-onda		0.5-500Vrms	el ±0.2%
Parpadeo		0-20	el 5%

Entrada-salida

Entrada de señal remota: contacto seco de 2 canales (considere varios módulos, opcionales)

Interfaz persona-ordenador

Pantalla de visualización: pantalla táctil 5.7inch, resolución 640×480, 65535 colores

Modo de operación: pantalla táctil del golpe de teclado/ratón

La exhibición restaura:　1s

Reacción dominante: no más que 0.5s

Lengua: Chino/inglés

Almacenamiento de datos

Memoria de datos: 32G

Modo del ajuste del tiempo (opcional): Señal de tiempo de GPS

Fuente de potencia auxiliar

Batería: continuo no trabajando ninguna menos de 2 horas con la carga completa, batería interna

Voltaje de entrada del adaptador de corriente alterna: 85VAC~265VAC, 50/60Hz o 110VDC-370VDC

Voltaje de salida del adaptador de corriente alterna: 15VDC/1.5A

Puerto de comunicación

USB: 1 canal, estándar 2,0

Ethernet: el 10M/100M

El otro parámetro

Peso: 5kg
