Perfil

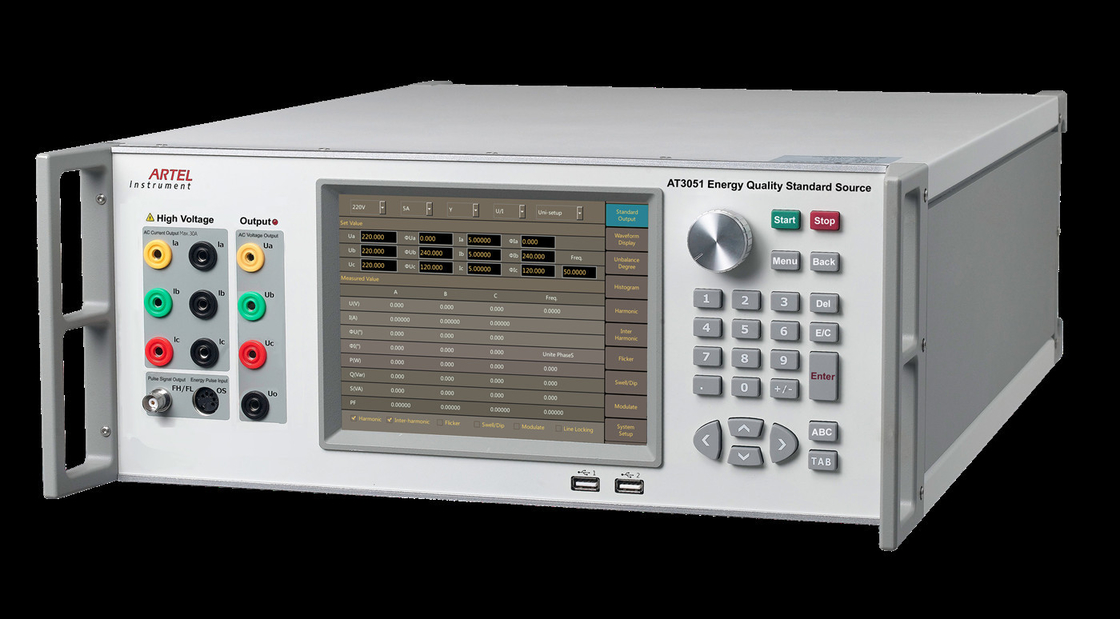

AT3051 es conveniente para el departamento de la medida de institución de investigación, sociedad de la red eléctrica,

ferrocarril, empresa industrial y de la explotación minera grande e institución nacional de la medida en todos los niveles.

Función principal

Ofrezca el seno del nivel de la fuente estándar o de las diversas señales de la distorsión;

Apoye la calibración cualitativa y cuantitativa de los diversos analizadores de la calidad del poder, monitor de voltaje,

flickermeter, registrador de la calidad del poder.

Haga salir los 2dos armónicos de ~63rd.

Características principales

la pantalla táctil del color de 8 pulgadas, interconecta amistoso, fácil actuar.

Adopt avanzó tecnología de proceso de datos de DSP, puede sintetizar diversas formas de onda irregulares, por ejemplo

armónicos, inter-armónicos, parpadeo, inflamaciones, inmersiones, etc.;

Equipado del interfaz de RS232, de Ethernet, y de WiFi, AT3051 puede cualquier operación independiente de la ayuda,

Control de la PC o control terminal inalámbrico práctico;

Comunique con el metro probado con RS-232/485 y Ethernet;

Calcule automáticamente el error de metro y de transductor, y los datos relacionados se pueden transferir a través

U-disk;

La autopretección, alarmando y exhibiendo la ubicación de la sobrecarga para el equipo hizo salir la sobrecarga, cortocircuito del voltaje, de circuito abierto actual;

Detecte, diagnostique y alarme automáticamente para el fracaso;

Remotamente poniéndose al día en línea, alcance fácilmente la puesta al día del software;

Apoye la calibración por el userself.

Especificación técnica

Salida del voltaje ca

Gama: 50V, 100V, 220V;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Grado del ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para la opción;

Estabilidad: 0.01%/2min;

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: 25VA cada fase;

Exactitud: 0.05%RG;

Salida actual de la CA

Gama: 1A, 2A, 5A, 10A;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Estabilidad: 0.01%/2min;

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: 25VA cada fase

Exactitud de la medida: 0.05%RG;

Salida de poder

Estabilidad de la salida de poder: 0.01%/2min;

Exactitud del poder activo y de la medida de poder reactivo: 0.05%RG;

Salida del ángulo de fase

Gama de ajuste de la salida: 0°~360°;

Resolución del ajuste de la salida: 10°, 1°, 0.1°, o 0.01°.

Resolución: 0.01°;

Exactitud: 0.05°.

Salida del factor de poder

Gama de ajuste: -1,0000 ~ 0,0000 ~ +1,0000;

Resolución de la medida: 0,0001;

Exactitud: 0,0005;

Salida de la frecuencia fundamental

Gama de ajuste: 40Hz ~70Hz;

Resolución del ajuste de la salida: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz.

Resolución mínima: 0.001Hz;

Exactitud: 0,002 herzios.

Voltaje trifásico/simetría actual y simetría del ángulo de fase

Voltaje/simetría actual: el ≤0.1%;

Simetría de la fase: 0.05°;

Ajuste armónico

Orden armónica: 2do ~63rd;

Contenido armónico: el 0~40%;

Ángulo de fase armónico: 0°~359.99°;

Resolución armónica de la disposición de la fase: 0.01°;

Exactitud armónica del voltaje: cuando Uh≥1%Un, el 2% Uh; cuando Uh<1>

Exactitud actual armónica: cuando Uh≥1%Un, el 2% Uh; cuando Uh<1>

determinación de los Inter-armónicos

Gama de frecuencia: 16Hz~9kHz;

Exactitud de la frecuencia: 0,05%;

resolución de la disposición de la frecuencia de los Inter-armónicos: 0.1Hz;

contenido de los Inter-armónicos: el 0~30%;

exactitud de la amplitud de los Inter-armónicos: el 5%;

Valor del parpadeo de la salida (Pst)

Gama de la disposición: Ponga el ±30% (el 60% ΔV/V) del voltaje o de la corriente dentro de la gama;

Exactitud de la indicación de Pst (220V~240V o 115V~125V): el 1%;

Forma de onda: onda cuadrada, onda rectangular o onda sinusoidal;

Ratio del deber (cuando la onda es rectangular): 0,01 % ~ 99,99 %;

Gama de frecuencia de la modulación: 0.0008Hz ~ 40Hz;

Inflamación/inmersión

Retraso de la entrada de disparador (retraso del comienzo): 0~60s;

Duración de la inflamación/de la inmersión (continúe): 1ms~60s;

Inmersiones máximas de la amplitud (cambios súbitos a): el 0%;

Inflamaciones máximas de la amplitud (cambios súbitos a): 140%;

Período de rampa en rampa hacia fuera: 0.1ms ~30s;

Retraso de la salida del disparador: 0~60s;

Medida del error de la energía

Exactitud activa de la energía: 0.05%RD (PF≥0.5);

Exactitud reactiva de la energía: 0.1%RD (PF≥0.5);

Parámetros generales

Fuente de alimentación: 90~265VAC, 110VDC~370VDC

Frecuencia: 50Hz~60Hz

Consumo: 50VA~1000VA

Condición del ambiente: 20℃~30℃, pariente el humidity≤85%

Ambiente del almacenamiento: -20℃~50℃

Tamaño: × del × 440m m de 600m m (l) (w) 176m m (h)

Peso: 28Kg
