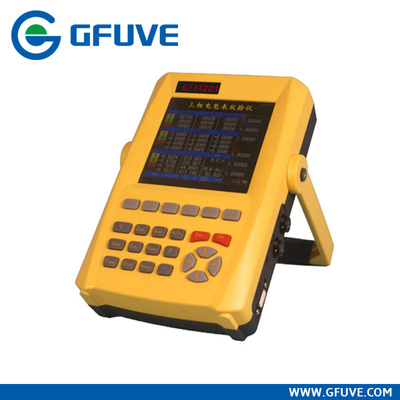

CALIBRADOR TRIFÁSICO DEL METRO DE LA ENERGÍA DEL PDA GF312D1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | Calibrador trifásico del campo del metro de la energía,Calibración del metro eléctrico,Calibrador del metro de la energía de 3 fases |
||
|---|---|---|---|
INTRODUCCIÓN:
El instrumento es un instrumento de la prueba del metro de la energía de la CA de la precisión, usado principalmente para probar error trifásico del metro de la energía en sitio y para medir todo el diverso de los parámetros de la CA.
Características y funciones:
- Metro activo o reactivo trifásico de la energía de la electricidad.
- Calibre la monofásico trifásica, y el error activo o reactivo del metro.
- Mida U (voltaje) de la monofásico trifásica o.
- Mida I (actual) de la monofásico trifásica o.
- Mida el poder activo de la monofásico trifásica o.
- Mida el poder reactivo de la monofásico trifásica o.
- Mida el poder evidente de la monofásico trifásica o.
- Mida el factor de poder de monofásico trifásica o.
- Mida el ángulo de fase entre el voltaje y la corriente.
- Mida la frecuencia de la línea eléctrica.
- Exhiba el diagrama del vector.
- Exhiba la forma de onda de U y del I.
- Analice y exhiba el contenido del armónico de U y del I.
- Mida el armónico 2-64 de U, I.
- Almacene y exhiba los datos medidos.
- 5A opcional, 20A, 100A, 500A, 1000A, 2000A, abrazadera de la corriente 3000A.
- Ratio de la variable del CT de la medida.
- Mida el ratio o el retraso-ángulo del transformador de baja tensión.
- Adopte el procesador del BRAZO de 32 pedazos, convertidor de varios canales del A/D de la precisión de 16 pedazos, color TFT de alta resolución LCD.
- Interno equipado de 0,01% transformadores corrientes de la ancho-gama y se puede equipar del diverso tipo abrazaderas actuales, amplia gama de la medida y alta veracidad.
- Diseño de circuito bajo del consumo, fuente de batería de litio de la alta energía, software intelectual de la gestión del poder, que permite el instrumento que trabaja continuamente hasta 10 horas.
PARÁMETROS:
| Parámetros eléctricos | |
| Clase de la exactitud | 0,05%, 0,1% |
| Resolución | 6" TFT (640×480) |
| Fuente de alimentación | el 220V±10%, 50/60Hz batería del Li-polímero (tamaño (milímetro): 110x51x16, voltaje de salida nominal: 7.2V, capacidad: 5000mAh) Fuente de línea eléctrica (U1, la O.N.U), 85V-265V 50/60Hz |
| Puerto de comunicación | RS232 |
| Pruebe el voltaje | |
| Gama | 0-480V |
| Error | el ±0.05% (30V-480V) |
| el ±0.1% (5V-30V) | |
| Armónico | 2do-64st |
| Pruebe la corriente | |
| Gama (conexión directa) | 5mA-20A |
| Error (conexión directa) | el ±0.05% (100mA-20A) el ±0.1% (10mA-100mA) |
| Gama (abrazadera CT) | 10mA-3000A |
| Error (campo CT) | el ±0.2% (100mA-100A) el ±0.5% (100A-3000A) |
| Armónico | 2do-64st |
| Error de la medida del poder | |
| Poder activo (conexión directa) | el ±0.05% (0.1A-20A) el ±0.1% (0.01A-0.1A) |
| Poder reactivo (conexión directa) | el ±0.1% (0.1A-20A) |
| Error de la medida de energía | |
| Energía activa (conexión directa) | el ±0.05% (0.1A-20A) el ±0.1% (0.01A-0.1A) |
| Energía reactiva (conexión directa) | el ±0.1% (0.1A-20A) |
| Ángulo de fase | |
| Gama | 0o-360o |
| Resolución | 0.01o |
| Error | ±0.05o |
| Frecuencia | |
| Gama | 45-65Hz |
| Resolución | 0.001Hz |
| Error | 0.002Hz |
| Entrada del pulso | |
| Canal de entrada | 2 |
| Nivel de introducción de datos | 5-24V |
| Frecuencia de la entrada | Máximo 2MHz |
| Salida de pulso | |
| Constante de la energía | 180000imp/kWh, 1800imp/kWh, 180imp/kWh |
| Ratio del pulso | 1:1 |
| Nivel de salida | 5V |
| Función | |
| Diagrama del vector | Sí |
| Forma de onda | Sí |
| Acumulación de la energía | Sí |
| Comunicación con PC | Sí |
| Parámetros mecánicos | |
| Dimensiones del instrumento (W×H×D) (milímetros) | 245×162×60 |
| Peso del instrumento (kilogramo) | 1,8 |
| Lleve las dimensiones del caso (W×H×D) (los milímetros) | 450×320×185 |
| Llevan la caja (los kilogramos) | 10,6 |
| Condiciones ambientales | |
| Temperatura ambiente | -10°C a 55°C |
| Humedad relativa | 15%-85% |
