Equipo de prueba inteligente del metro de la retransmisión de protección del motor de la bajo tensión, activo y reactivo de poder

Retransmisión de protección inteligente del motor de la baja tensión, equipo de prueba del metro de poder

Perfil

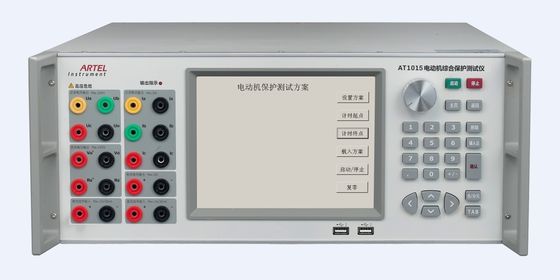

AT1015 es conveniente para la producción y la calibración de la empresa y del bajo industriales y de la explotación minera

fabricante del protector del motor del voltaje.

Función principal

Apoye las diversas pruebas del protector del motor de la baja tensión.

Haga salir los 2dos armónicos de ~63rd.

Características principales:

Alta estabilidad, distorsión de forma de onda baja;

Calibre las funciones de la medida del protector del motor de la baja tensión, incluyendo voltaje, corriente, active y

poder reactivo, factor de poder, frecuencia, entrada análoga y salida.

Calibre las funciones de protección del protector del motor, incluyendo bajo protección del voltaje, sobre corriente

protección, conectando con poner a tierra la protección actual de la salida, la desconexión de la pinta, y la protección del motor

tiempo de ejecución;

Equipado de RS-232, el interfaz de Ethernet, AT1015 puede apoyar control de la PC;

Comunique con el protector del motor de la baja tensión con RS-232/485;

Modifique y desarrolle automáticamente el sistema del ajuste para requisitos particulares y de la calibración de motor de la baja tensión

protector;

Autopretección, alarmando y exhibiendo la ubicación de falta para la sobrecarga de la salida, el cortocircuito del voltaje y

De circuito abierto actual;

Detecte y diagnostique automáticamente las faltas y la alarma;

Remotamente poniéndose al día en línea, alcance fácilmente la puesta al día del software;

Apoye la calibración por el userself.

Especificación técnica

Salida del voltaje ca

Gama: 100V, 220V, 380V, 660V;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Estabilidad: 0.01%/2min;

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: 25VA cada fase (carga resistente);

Exactitud: 0.1%RG;

Salida actual de la CA

Gama: 1A, 5A, 30A;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Estabilidad: 0.02%/2min;

Distorsión: el ≤0.2% (carga No-capacitiva);

Carga máxima de la salida: 30VA;

Exactitud de la medida: 0.1%RG;

Salida de poder

Estabilidad de la salida de poder: 0.02%/2min;

Exactitud de la medida de poder activo, reactivo: 0.1%RG;

Salida de la fase

Gama de ajuste de la salida: 0°~360°;

Resolución del ajuste de la salida: 10°, 1°, 0.1°, 0.01° para la opción;

Resolución: 0.01°;

Exactitud: 0.05°.

Salida del factor de poder

Gama de ajuste: -1 ~ 0 ~ +1;

Resolución de la medida: 0,001;

Exactitud: 0,005;

Salida de la frecuencia

Gama de ajuste: 40Hz ~70Hz;

Resolución del ajuste de la salida: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz.

Resolución: 0.001Hz;

Exactitud: 0,002 herzios.

Ajuste armónico

Orden armónica: 2do ~63rd;

Amplitud armónica: el 0~40%;

Ángulo armónico: 0°~359.99°;

Error determinado del armónico: 2do ~31st: el ≤±0.1%; el 32do ~63rd≤±0.2%;

Medida del error de la energía

Límite básico del error de la energía activa:

±0.05%RD (voltaje 15V~660V, 0.05A~36A actual, PF≥0.5);

±0.1%RD (voltaje 15V~660V, 0.02A~0.05A actual, PF=1);

Límite básico del error de la energía reactiva:

±0.1%RD (voltaje 15V~660V, 0.05A~36A actual, PF≥0.5);

±0.2%RD (voltaje 15V~660V, 0.02A~0.05A actual, PF=1);

Salida del voltaje de DC

Gama: 10V;

Gama de ajuste: (0~120) %RG;

Resolución del ajuste: 1%RG, 10%RG;

Estabilidad: 0.02%/2min (clase 0,1);

Distorsión: el ≤0.2% (carga No-capacitiva);

Carga de la salida: ≥10mA;

Exactitud: 0.1%RG;

Amplitud de la ondulación: ≤1%RG;

Salida actual de DC

Gama: 50mA;

Gama de ajuste: (0~120) %RG;

Resolución del ajuste: 1%RG, 10%RG;

Estabilidad: 0.02%/2min;

Carga de la salida: 0.75VA;

Exactitud: 0.1%RG;

Amplitud de la ondulación: no más el que 1%;

Medida del voltaje de entrada CC

Gama: ±10V;

Gama de la medida: (0~150) %RG;

Límite básico del error: ± 0.1%RG

Error de medida de la ondulación: el ± (5%RD + 0,1%), RD refiere a valor medido de la ondulación;

Resolución: 0.01%RG;

Medida de la corriente de entrada CC

Gama: ±20mA;

Gama de la medida: (0~150) %RG;

Límite básico del error: ± 0.1%RG

Error de medida de la ondulación: el ± (5%RD + 0,1%), RD refiere a valor medido de la ondulación;

Resolución: 0.01%RG;

Entrada-salida de DI/DO

2 DI input, 2 hacen salir;

Parámetros generales

Fuente de alimentación: 90~265VAC/DC

Frecuencia: 50Hz~60Hz

Consumo: 50VA~1000VA

Condición del ambiente: 20℃~30℃, pariente el humidity≤85%

Ambiente del almacenamiento: -20℃~50℃

Tamaño: × del × 440m m de 600m m (l) (w) 176m m (h)

Peso: 28Kg
