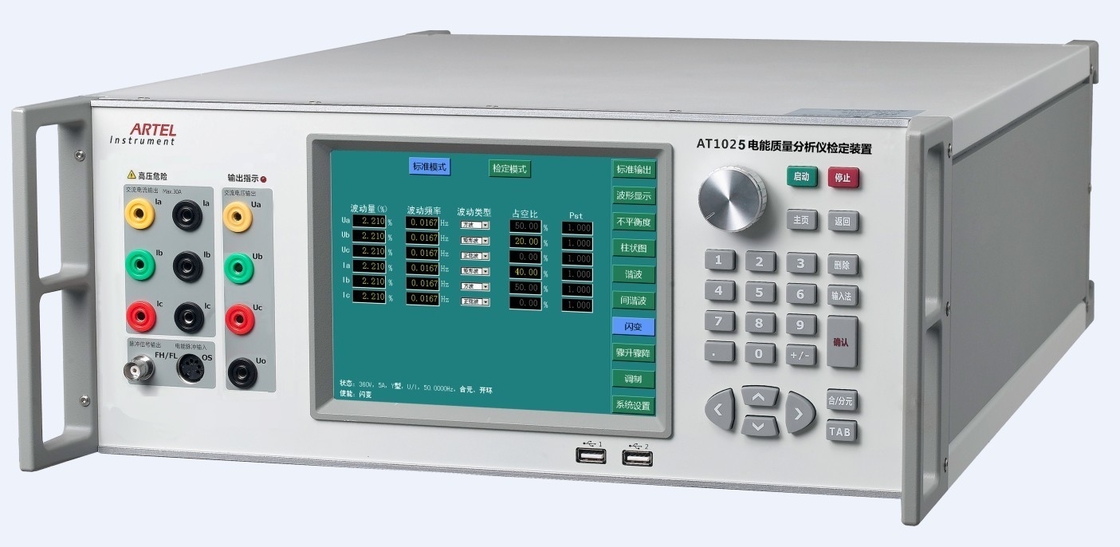

Dispositivo de la calibración del analizador de la calidad del poder de RS232/de WiFi para el ferrocarril, industrial grande

Dispositivo de la calibración del analizador de la calidad del poder de RS232/de WiFi para el ferrocarril, industrial grande

Perfil

AT1025 es conveniente para el departamento de la medida de institución de investigación, sociedad de la red eléctrica,

ferrocarril, empresa industrial y de la explotación minera grande e institución nacional de la medida en todos los niveles.

Función principal

Calibre el diverso PDA, analizador en línea de la calidad de la energía;

Realice manualmente y automáticamente las diversas pruebas funcionales de acuerdo con los procedimientos de calibración

del analizador de la calidad de la energía;

Haga salir los 2dos armónicos de ~63rd;

Características principales:

la pantalla táctil del color de 8 pulgadas, interconecta amistoso, fácil actuar;

Adopt avanzó tecnología de proceso de datos de DSP, puede sintetizar diversas formas de onda irregulares, por ejemplo

armónicos, inter-armónicos, parpadeo, inflamaciones, inmersiones, etc.;

Equipado del interfaz de RS232, de Ethernet, y de WiFi, AT1025 puede cualquier operación independiente de la ayuda,

Control de la PC o control terminal inalámbrico práctico;

Comunique con el metro probado con RS-232/485 y Ethernet;

Autopretección, alarmando y exhibiendo la ubicación de falta para la sobrecarga de la salida, el cortocircuito del voltaje y

De circuito abierto actual;

Detecte, diagnostique y alarme automáticamente para el fracaso.

Remotamente poniéndose al día en línea, alcance fácilmente la puesta al día del software;

Apoye la calibración por el userself.

Especificación técnica

Salida del voltaje ca

Gama: 57.7V, 100V, 220V, 380V;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Estabilidad: 0.01%/2min;

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: 25VA cada fase;

Exactitud de la medida: 0.05%RG;

Salida actual de la CA

Gama: 1A, 5A, 10A;

Gama de ajuste: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Resolución del ajuste: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Estabilidad: 0.01%/2min;

Distorsión: el ≤0.1% (carga No-capacitiva);

Carga máxima de la salida: 25VA/phase;

Exactitud de la medida: 0.05%RG;

Salida de poder

Estabilidad de la salida de poder: 0.02%/2min;

Exactitud de la medida de poder activo: 0.05%RG;

Exactitud de la medida de poder reactivo: 0.1%RG;

Salida de la fase

Gama de ajuste de la salida: 0°~360°;

Resolución del ajuste de la salida: 10°, 1°, 0.1°, o 0.01°.

Resolución: 0.01°;

Exactitud: 0.05°.

Salida del factor de poder

Gama de ajuste: -1 ~ 0 ~ +1;

Resolución de la medida: 0,0001;

Exactitud: 0,0005;

Salida de la frecuencia fundamental

Gama de ajuste: 40Hz ~70Hz;

Resolución del ajuste de la salida: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz.

Resolución: 0.001Hz;

Exactitud: 0,002 herzios.

Voltaje trifásico, simetría actual y simetría del ángulo de fase

Voltaje, simetría actual: el ≤0.1%;

Simetría del ángulo de fase: 0.05°;

Disposición armónica

Orden armónica: 2do ~63rd;

Amplitud armónica: el 0~40%;

Ángulo armónico: 0°~359.99°;

Resolución armónica de la disposición del ángulo: 0.01°;

Exactitud armónica del voltaje: cuando Uh≥1%Un, el 2% Uh; cuando Uh<1>

Exactitud actual armónica: cuando Uh≥3%Un, el 2% Uh; cuando Uh<3>

determinación de los Inter-armónicos

Gama de frecuencia: 16~5kHz;

Exactitud de la frecuencia: 0,05%;

resolución de la disposición de la frecuencia de los Inter-armónicos: 0.1Hz;

amplitud de los Inter-armónicos: el 0~30%;

exactitud de la amplitud de los Inter-armónicos: el 5%;

Valor del parpadeo de la salida (Pst)

Gama de la disposición: Ponga el ±30% (el 60% ΔV/V) del voltaje o de la corriente dentro de la gama;

Exactitud de la indicación de Pst: el 1%;

La resolución de la disposición de la profundidad: 0,05%;

Forma de onda: onda cuadrada, onda rectangular o onda sinusoidal;

Ratio del deber (cuando la onda es rectangular): 0,01 % ~ 99,99 %;

Gama de frecuencia de la modulación: 0.0008Hz ~ 40Hz;

La exactitud de la frecuencia de la modulación del seno: 0,05%;

La exactitud de la frecuencia de la alineación rectangular: 0,5%;

Resolución de la disposición de la frecuencia de la modulación: 0.001Hz

Inflamación/inmersión

Retraso de la entrada de disparador (retraso del comienzo): 0~60s;

Duración de la inflamación/de la inmersión (continúe): 1ms~60s;

Inmersiones máximas de la amplitud (cambios súbitos a): el 0%;

Inflamaciones máximas de la amplitud (cambios súbitos a): el valor mínimo de la gama completa y del nominal del 140%

salida;

Período de rampa en rampa hacia fuera: 1ms~30s;

Opcional con la repetición del retraso: 0~60s;

La exactitud de la amplitud del nivel de comienzo: 0.2%RG;

La exactitud de la amplitud de la inflamación/de la inmersión llanas: 0.2%RG;

Retraso de la salida del disparador: 0~60s;

Medida del error de la energía

Límite básico del error de la energía activa: ±0.05%RD (PF≥0.5);

Límite básico del error de la energía reactiva: ±0.1%RD (PF≥0.5);

Parámetros generales

Fuente de alimentación: 90~265VAC/DC

Frecuencia: 50Hz~60Hz

Consumo: 50VA~1000VA

Condición del ambiente: 20℃~30℃, pariente el humidity≤85%

Ambiente del almacenamiento: -20℃~50℃

Tamaño: × del × 440m m de 600m m (l) (w) 176m m (h)

Peso: 20Kg
