El panel de la membrana VIO la cadena de producción de la soldadura interruptores eléctricos ISO

El panel de la membrana VIO la cadena de producción de la soldadura interruptores eléctricos ISO

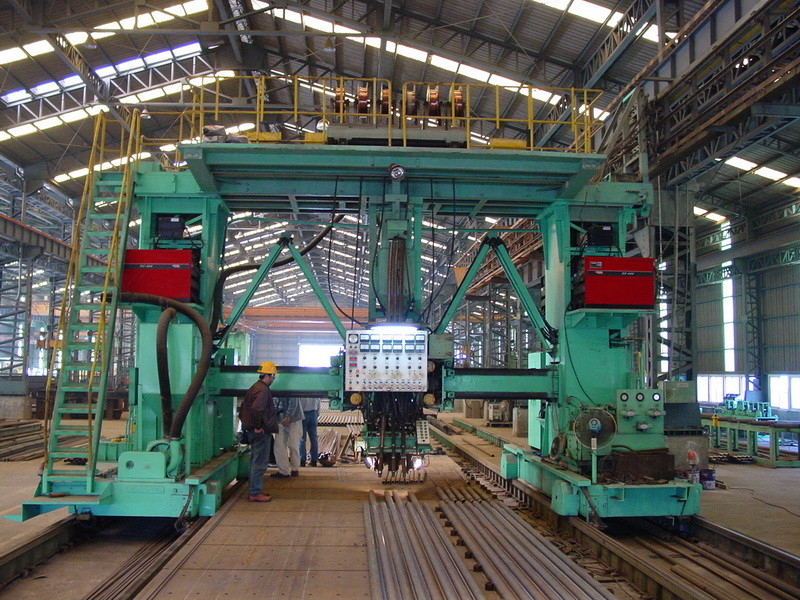

ESTRUCTURA DEL EQUIPO

• Este equipo se compone de VIO las soldadoras (cuatro sistemas de soplete, de la antorcha que se mueve verticalmente y lateralmente, de alimentación de la ejecución del alambre, de calibración del alambre, de dispositivo de reciclaje del flujo, de etc.), cuatro sistemas de la fuente de energía de la soldadura, sistema de control eléctrico (caja de control, cajas del funcionamiento, etc.), rodillo de la transferencia, aire comprimido y así sucesivamente.
• Cuatro sistemas de la fuente de energía de la soldadura: Esab
• Alimentación del alambre, antorcha, interruptores eléctricos y otros componentes, componentes importados recomendados.
• En curso de aunar, cuatro sistemas del botón independiente de la operación, botón ajustable (regulación incluyendo de la soldadura, colocando el móvil del cilindro, el etc.) y digital regulada. la placa de la exhibición y de dial debe estar en una caja. El proceso de la soldadura puede ser manual o programó.

ESCRITO

Usando cuatro proceso de la soldadura al arco sumergida para soldar con autógena los tubos y el acero plano en un grupo solo o aún del tubo, y para hacer juego el × 2000 4 la máquina existente para aumentar la capacidad de la soldadura de la membrana en la tienda.

1. Tubo fuera del diámetro: φ22 ~ φ114.3mm
2. Grueso de pared del tubo: 3,2 ~ 10m m
3. Anchura de la barra plana: 8 ~ 120m m
4. Grueso de la barra plana: 3 ~ 10m m
5. Longitud del panel del tubo: los 20m
6. Anchura máxima del panel del tubo: 2000m m
7. Material del tubo y de la barra plana: acero de carbono o acero de aleación

PARÁMETROS TÉCNICOS

1. Altura del rodillo: 850m m
2. Diámetro de alambre de soldadura: φ1.2 ~ φ2mm,
3. Velocidad de alimentación del alambre de soldadura: 1 ~ 10m/min
4. carrete del alambre de soldadura: 4pcs, 150 ~ 200kg/pc
5. velocidad de alimentación: 0,5 ~ 2.0m/min ajustable
6. Aire comprimido: 5-6bar
7. Antorcha: dos PC en 2 grupos y antorchas 2welding dejadas y 2 en lado derecho. Cada grupo puede moverse desde centro a la izquierda/hasta que 800m m. La distancia de 2 antorchas en cada grupo es 30m m. El ángulo de antorchas y del tubo es el 90°.

el movimiento 8.The de la antorcha en vertical es 100m m, movimiento que ajusta adicional es a mano 40m m. Es conveniente para soldar con autógena diverso tamaño de los paneles del tubo.

OTROS REQUISITOS

• Estructura de alimentación: la velocidad de alimentación es síncrona con la velocidad de la soldadura, de que es 0,5 ~ 2.0m/min ajustable. AXIS se puede caber una variedad de rodillo en el tubo antedicho de las especificaciones con el cepo neumático.
• Dos sistemas del lado que afianzan mecanismos con abrazadera: por el centro al lateral el movimiento es cerca de 0 ~ 800m m, el mismo movimiento que se fueron/el asiento correcto .the del rodillo las ruedas posteriores con los dispositivos neumáticos, el perno adaptado al rodillo de la sobretensión del tubo antedicho de las especificaciones, la parte posterior del rodillo de fijación con abrazadera lateral pueden calibrar la curva lateral, el movimiento del rodillo de fijación con abrazadera lateral con el cilindro, ajustar cuyo con manualmente.
• El objeto puede estar en la esquina.
• Dispositivo de reciclaje del flujo: cada antorcha del grupo se debe equipar del dispositivo de reciclaje del flujo, la tolva del polvo de flujo con el flujo de sequía, que se tome en las piezas que se soldarán con autógena, inhalación en el tubo del flujo de soldadura después de soldar con autógena como reciclando. la succión de la máquina de la succión del polvo debe ser suficiente, el tubo del flujo debe tener suficiente capacidad de asegurar la soldadura normal. cuál se debe acompañar una calefacción del aparato y del uniforme de la calefacción, control de la temperatura automáticamente, la temperatura de calefacción está entre 0 ~ el ℃ 200.
• instituciones Alambre-ayudadas: la velocidad de alimentación auxiliar del alambre es mayores 3 épocas que velocidad de alimentación.
• Velocidad de la soldadura: la velocidad de la soldadura y la soldadura en la soldadura pueden ser la gama ajustada 0,5 ~ 2.0m/min, cada soldadora con el velocímetro o un indicador digital de la instalación.
