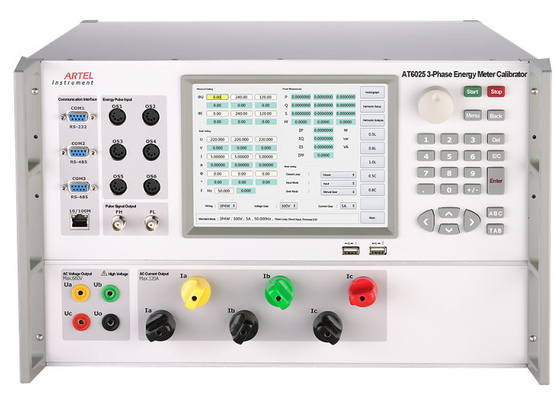

El calibrador 100A del metro de la energía del equipo de prueba de alto voltaje para detecta error diario

El calibrador 100A del metro de la energía del equipo de prueba de alto voltaje para detecta error diario

Perfil

AT6025 es conveniente para los departamentos de la medida de sociedad de la fuente de alimentación, nacionales

institución de la medida en todos los niveles, y fabricante del metro de la energía, etc.

Función principal:

Calibre toda la clase de metro activo y reactivo electrónico/inductivo solo/trifásico de la energía;

Automáticamente o de un solo paso pruebe manualmente el error básico, arrastrándose, comenzando, desviación estándar de

escoja/el metro trifásico de la energía, esquema de calibración definido por el usario de la reserva en la calibración automática;

Las variables de la ayuda influencian pruebas, por ejemplo: Voltaje, frecuencia, armónicos, secuencia de fase reversa,

Desequilibrio del voltaje, etc.

Pruebas especiales de la ayuda en el tipo prueba del metro de la energía, por ejemplo: fase que acciona, tren de pulso que acciona, etc.

Protocolo de comunicación de la ayuda DLT-645, el multitesting del metro multifuncional por ejemplo: indicación de la demanda

error, error del ciclo de la demanda, error de la transferencia de la franja horaria, error de la energía de diverso período de la tarifa, etc.

Con OCXO, el error diario de metro de la energía puede ser detectado;

Haga salir los 2dos armónicos de ~63rd.

Características principales:

8" pantalla táctil del color, interconecta amistoso, fácil actuar;

Equipado del interfaz de RS232, de Ethernet, y de WiFi, AT6025 puede cualquier operación independiente de la ayuda,

Control de la PC o control terminal inalámbrico práctico;

Comunique con los metros probados con RS-485;

Calcule automáticamente el error de metro, y los datos relacionados se pueden transferir a través de u-disk;

La autopretección, alarmando y exhibiendo la ubicación de la sobrecarga para el equipo hizo salir la sobrecarga, cortocircuito del voltaje, de circuito abierto actual;

Detecte, diagnostique y alarme automáticamente para el fracaso.

Remotamente poniéndose al día en línea, alcance fácilmente la puesta al día del software;

Apoye la calibración por el userself.

Mecanografíe

Calibrador trifásico del metro de la energía de AT6025C (100A), clase 0,05

Calibrador trifásico del metro de la energía de AT6025B (100A), clase 0,1

Especificación técnica

Voltaje ca Hecho salir:

Gama: 100V, 220V, 380V;

Ajuste de la gama: (0~120) %RG, RG refieren a la gama;

Ajuste de la resolución: 0.01%RG, 0.1%RG, 1%RG, o el 10% RG;

Estabilidad: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1);

Distorsión: el ≤0.2% (carga no capacitiva);

Carga de la salida máxima: 20VA cada fase;

Exactitud: 0.05%RG (clase 0,05), 0.1%RG (clase 0,1);

Salida actual de la CA:

Gama: 0.05A, 0.2A, 1A, 5A, 20A, 100A;

Ajuste de la gama: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;

Ajuste de la resolución: 0.01%RG, 0.1%RG, 1%RG, o el 10% RG;

Estabilidad: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)

Distorsión: el ≤0.2% (carga no capacitiva);

Carga de la salida máxima: 120VA (gama 100A)

Exactitud: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1)

Salida de poder

Estabilidad de la salida de poder: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)

Exactitud de la medida de poder activo/reactivo: 0.05%RG;

Salida de la fase

Salida que ajusta la gama: 0°~360°;

Salida que ajusta la resolución: 10°, 1°, 0.1°, o 0.01°;

Resolución: 0.01°;

Exactitud de la medida: 0.05°.

Factor de poder hecho salir:

Ajuste de la gama: -1 ~ 0 ~ +1;

Resolución de medición: 0,0001;

Exactitud de la medida: 0,0005

Salida de la frecuencia

Ajuste de la gama: 40Hz ~70Hz;

Salida que ajusta la resolución: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz;

Resolución: 0.001Hz;

Exactitud: 0,002 herzios.

Ajuste armónico

Orden armónica: 2do ~63rd

Amplitud armónica: el 0~40%

Ángulo armónico: 0°~359.99°

Error determinado del armónico: 2~31times: el ≤±0.1%, 32~63 veces: el ≤±0.2%;

Medida del error de la energía:

Límite básico del error de la energía activa:

±0.05%RD (voltaje 15V~660V, 0.02A~120A actual, PF≥0.5);

±0.1%RD (voltaje 15V~660V, 0.01A~0.02A actual, PF=1);

Límite básico del error de la energía reactiva:

±0.1%RD (voltaje 15V~660V, 0.02A~120A actual, PF≥0.5);

±0.2%RD (voltaje 15V~660V, 0.01A~0.02A actual, PF=1);

Entrada del pulso de la energía

Pulso de entrada: active de 3 canales, 3 canales reactivos

Otros parámetros:

Fuente de alimentación: 90-265VAC/DC

Frecuencia del poder: 50Hz~60Hz

Consumo de energía: 50VA~1000VA

Condición del ambiente: 20℃~30℃, humedad: EL RH≤85%

Ambiente del almacenamiento: -20℃~50℃

Tamaño: 600m m (L)× 440m m (W)× 266m m (H)

Peso: 35kg
