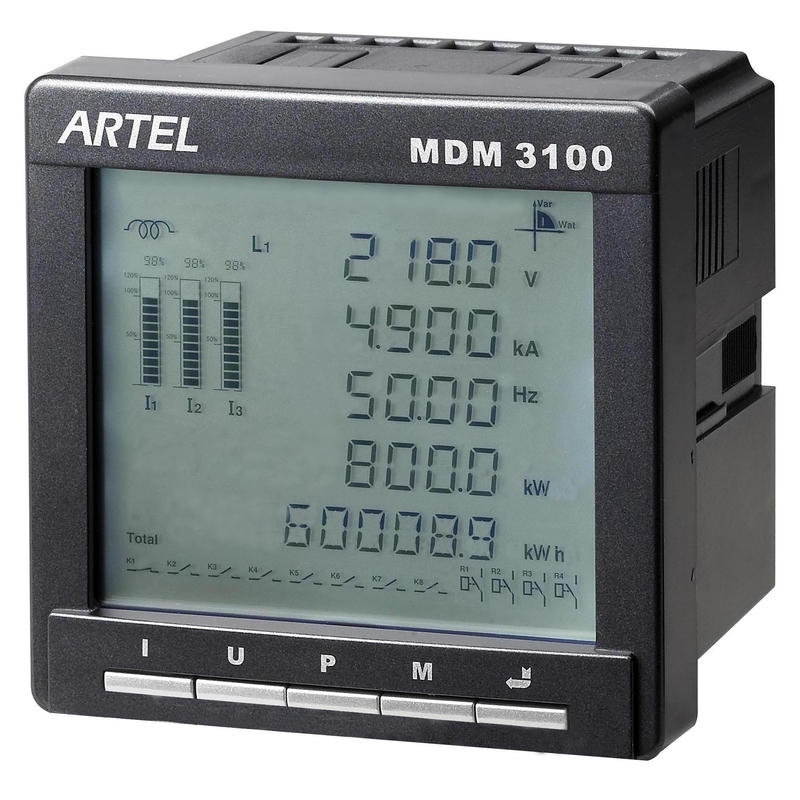

Metro de poder multifuncional eléctrico industrial con análisis armónico, módulo de almacenamiento
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Metro de poder multifuncional | Aplicación: | Industrial |
|---|---|---|---|
| Función: | Análisis armónico, módulo de almacenamiento | Tipo: | fase 3 |
| Unidad principal: | 96 x 96 x 86m m | potencia auxiliar: | 85~265VAC/DC |
| Alta luz: | Metro multifuncional de Digitaces,metro de poder digital multifuncional,metro del panel multifuncional |
||
Metro de poder multifuncional eléctrico industrial con análisis armónico, módulo de almacenamiento
Perfil del producto
MDM3100 es un metro de poder multifuncional potente que mide más de 60 parámetros tales como P, Q, cosΦ, F, KVH, kvarh, etc.
El MDM3100 estándar tiene protocolo de comunicación RS-485, 2 funciones de las salidas de pulso de la energía (activo y reactivo cada uno).Con los módulos opcionales, MDM3100 puede realizar más funciones: análisis armónico, 8 entradas de la señal numérica, 4 salidas programables de la retransmisión, 4 salidas analógicas programables (0-5V o 4-20mA), almacenamiento de datos, comunicación de Profibus, capacidades de establecimiento de una red de Ethernet.
MDM3100 satisface todo el requisito importante de IEC 60668; IEC61557-12; Estándares de IEC61000-4-30 y del CE como LVD EN61010; EMC EN62052-11 y EN62053-21.El EMC y el otro estándar de seguridad
IEC61326-1
IEC61000-4-2
IEC61000-4-2/3/4/5/12
IEC61010-1
Descripción de las funciones
|
Artículo |
Descripción |
||
|
Unidad principal |
En tiempo real medida |
Voltaje de la fase |
Voltaje de la fase, voltaje medio de la fase |
|
Línea voltaje |
Línea voltaje, línea voltaje media |
||
|
Actual |
Fase actual, fase media Corriente, corriente cero de la secuencia |
||
|
Active Power |
Poder activo de la fase, fase 3 poder total activo |
||
|
Poder reactivo |
Poder reactivo de la fase, fase 3 poder total reactivo |
||
|
Poder evidente |
Poder evidente de la fase, fase 3 poder total evidente |
||
|
Poder 4 cuadrantes |
Poder 4 cuadrantes |
||
|
Frecuencia |
Frecuencia del sistema |
||
|
Factor de poder |
Factor de poder de la fase, total de 3 fases Factor de poder |
||
|
Estadística de la demanda |
Demanda |
demanda activa/reactiva de la fase 3 Poder, poder evidente de la demanda |
|
|
Lectura de la energía |
Energía activa |
Active importado, exportado y neto energía, 1 energía del active del canal salida de pulso |
|
|
Energía reactiva |
Reactivo importada, exportada y neto energía, 1 energía reactiva del canal salida de pulso |
||
|
Facturación multi de la tarifa |
Disposición multi de la tarifa |
||
|
Exhibición del tiempo |
Exhibición en tiempo real |
Año/mes/día/hora/minuto/en segundo lugar |
|
|
De comunicación de datos |
Comunicación RS-485 |
1 protocolo de Modbus-RTU |
|
|
Módulo opcional |
Señal remota módulo de entrada |
8 canales |
Detección de la situación, expediente del acontecimiento de SOE |
|
Módulo de salida de la retransmisión |
4 canales programables |
Excesivo programable/bajo valor límite para la medida en tiempo real, edad de voltio Ratio desequilibrado actual, demanda valor, armónicos, señal remota. El comando de /underlimit del overlimit puede ser leído a través de COM. Puerto. |
|
|
Módulo de la salida analógica |
4 canales programables |
4-20mA o 0-5V |
|
|
Módulo de almacenamiento de datos |
Memoria: 2GB |
Almacene el valor medido del tiempo real adentro complete un ciclo, voltaje/corriente desequilibrada ratio, valor de la demanda, armónicos, y señal remota. |
|
|
Armónico módulo del análisis |
Distorsión armónica total para el voltaje/la corriente |
3 fase, monofásico, línea neutral |
|
|
Incluso/impar distorsión armónica |
Distorsión armónica (2da a 63.a) |
||
|
Fundermental Voltaje/corriente |
Magnitud, ángulo de fase |
||
|
Fundermental poder activo/reactivo |
Ángulo de fase de la magnitud |
||
|
Armónicos, individuales |
|
||
|
Factor K actual |
|
||
|
Profibus comunicación módulo |
1channel |
Protocolo Profibus-DP |
|
|
Ethernet establecimiento de una red comunicación módulo |
1channel |
el 10M/100M adaptable |
|
|
Protocolo del TCP/IP |
|||
Exactitud de la medida
|
Parámetros |
Exhibición |
Dirección |
Exactitud |
|
Voltaje |
0~9999kV |
|
Class0.2 |
|
Actual |
0~9999kA |
|
Class0.2 |
|
Factor de poder |
-1~+1 |
Direccional |
Clase 1 |
|
Frecuencia |
45~65Hz |
|
0.01Hz |
|
Active Power |
-9999~9999Mw |
Direccional |
Class0.5 |
|
Poder reactivo |
-9999~9999MVAr |
Direccional |
Class0.5 |
|
Poder evidente |
0~9999MVA |
|
Class0.5 |
|
Demanda activa |
-9999~9999MW |
|
Clase 1 |
|
Demanda reactiva |
-9999~9999MVAr |
|
Clase 1 |
|
Energía activa |
0~9999999.99MWh |
Direccional |
Clase 1 |
|
Energía reactiva |
0~9999999.99MVArh |
Direccional |
Clase 2 |
|
Ángulo de fase |
0.0°~359.9° |
Direccional |
Clase 2 |
|
% armónicos totales actuales |
el 0~100% |
|
Clase 2 |
|
Voltaje % armónico total |
el 0~100% |
|
Clase 2 |
Especificación técnica
|
Entrada actual |
|||||
|
Corriente de entrada: 0~5A (el valor actual puede ser puesto) Alcance de la medida: los 0.5%~120%In Capacidad de sobrecarga: 2 clasificado "x" continuamente, 100A/1s no continuamente Consumo de energía: ≤0.2VA por fase |
|||||
|
Entrada del voltaje |
|||||
|
Voltaje de entrada: 0~400VAC (L-N), 0~693VAC (L-L) (el valor del voltaje puede ser puesto) Frecuencia del sistema: 45~65Hz Alcance de la medida: 3%~120%Un Capacidad de sobrecarga: 2 continuos clasificados "x", 2500V/1s no continuo Consumo de energía: ≤0.5VA por fase |
|||||
|
Cambie la situación (opcional) |
|||||
|
Canales de entrada: Tipo de la entrada: Voltaje aislado: |
8 canales Contacto seco 2500VAC |
||||
|
Retransmisión hecha salir (opcional) |
|||||
|
Canales de salida |
4 canales programables |
||||
|
Tipo de la salida |
Contacto del mecánico, constante en salida |
||||
|
Capacidad de contacto |
5A/250VAC |
||||
|
Salida analógica (opcional) |
|||||
|
No de salidas |
4 canales programables |
||||
|
Señal de salida |
4~20mA o 0~5V |
||||
|
Tiempo de respuesta |
≤400ms |
||||
|
Salida de pulso (estándar) |
|||||
|
No de salidas |
2 canales (activos/energía reactiva cada uno) |
||||
|
COM serial. Puerto (estándar) |
|||||
|
No de salidas |
1 puerto RS-485 |
||||
|
Protocolo de comunicación |
Protocolo de Modbus-RTU |
||||
|
Velocidad |
2400,4800,9600,19200,38400 BPS |
||||
|
COM de Profibus. Módulo (opcional) |
|||||
|
No de canales |
1channel |
||||
|
Protocolo de comunicación |
Protocolo Profibus-DP |
||||
|
Módulo del establecimiento de una red de Ethernet (opcional) |
|||||
|
No de salidas |
1 canal el 10M/100M adaptante |
||||
|
Protocolo de comunicación |
Protocolo del TCP/IP |
||||
|
Otros parámetros |
|
|
Potencia auxiliar |
85~265VAC/DC |
|
Módulo de la exhibición |
La luminosidad de la exhibición del LCD puede ser ajustada |
|
Temporeros. factor de deriva Voltaje de Withstand (entrada contra salida) Consumo de energía total Temperatura de la operación Temperatura de almacenamiento Humedad de la operación Clase de la contaminación Material de la vivienda |
<100ppm> 2500V/1min <8va> -20℃~60℃ -40℃~85℃ 5~95%RH Clase 2 CRNA de la inflamabilidad. A UL94V0 |
|
Unidad principal |
96 x 96 x 86m m |
|
Tamaño dimensional: Módulo principal de unit+ |
96 x 96 x 122m m |
|
Tamaño de la instalación: |
91 x 91m m |
