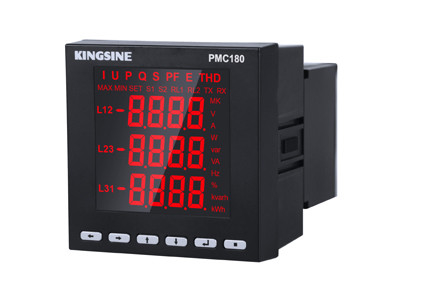

Metro de poder multifuncional de Digitaces, PMC180 trifásico

Características de la función

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180I

Valor virtual real instantáneo

Actual

Monofásico y línea neutral

◆

◆

◆

Voltaje

Línea/línea y fase/línea

◆

◆

◆

Frecuencia

◆

Poder activo

Monofásico trifásica y

◆

◆

Poder reactivo

Monofásico trifásica y

◆

factor de poder

Monofásico trifásica y

◆

◆

Energía

Energía activa

◆

Energía reactiva

◆

Calidad del poder

Distorsión armónica

Corriente y voltaje

◆

análisis armónico de 31 órdenes

Voltaje y corriente

◆

Comunicación

Protocolo de RS485 /MODBUS

◆

◆

◆

◆

◆

Exhibición

Pantalla LED

◆

◆

◆

◆

◆

Otro

DI 2-channel

◆

◆

◆

◆

◆

*2-channel HACEN

◆

◆

◆

◆

◆

*1 canal AO: 4-20Ma

◆

◆

◆

◆

◆

2-channel limita la alarma

◆

◆

◆

◆

◆

Mejora en línea del programa de ayuda

◆

◆

◆

◆

◆

Características eléctricas

Tipo de la medida

Sistema trifilar trifásico de la CA

Sistema de cuatro cables trifásico de la CA

Tasa de muestreo: 64 veces por cysle

Frecuencia de actualización de los datos

1S

Exactitud de la medida

Actual

0,2%

Voltaje

0,2%

Poder

0,5%

Frecuencia

0.05Hz

Energía activa

1,0%

Energía reactiva

2,0%

AO

el 1%

Características del voltaje de entrada

Voltaje de medición

3 X 220/380V (conectados directamente)

3 X 57.7/100V (conectados por el CT)

Sobrecarga permitida

1,2 veces/continuos

Impedancia de entrada

1.8MΩ

Característica de la corriente de entrada

Corriente de medición

5A o 1A (conectado por el CT)

Sobrecarga permitida

1,2 veces/continuos

Impedancia de entrada

<0>

Entrada binaria

Voltaje de funcionamiento

12~24 VDC (fuente de alimentación)

Impedancia de entrada

12KΩ

Voltaje del aislamiento

2KV

Salida de la retransmisión

Tipo de nodo

Choque mecánico

Capacidad del nodo

220 VAC/5A, 30 VDC/5A

4-20mA

Salida de DC

Voltaje del circuito abierto

5VDC

Capacidad de sobrecarga

≤200Ω

Voltaje del aislamiento

2KV

Fuente de alimentación de trabajo

CA

85~265 VAC/45-65Hz

DC

100~300 VDC

Disipación de poder

<>

Propiedades mecánicas

Peso

0.5kg

Grado de la protección del IP

el panel IP52, cuerpo IP30

Tamaño

96 x 96 x 72 milímetros

Temperatura de funcionamiento

-25~70℃

Temperatura de almacenamiento

-40~85℃

Humedad relativa

el 5% - 90%RH, ninguna condensación

EMC

Interferencia de la descarga electrostática

IEC 61000-4-2, nivel 4

Grupo de pulso transitorio anti-rápido

IEC 61000-4-4, nivel 4

Anti-impacto

IEC 61000-4-5, nivel 3

campo magnético de la Anti-frecuencia

IEC 61000-4-8, nivel 3

Funcionamiento eléctrico del aislamiento

Resistencia de aislamiento

GB/T13729, >50MΩ

Voltaje de withstand de la frecuencia

GB/T13729, CA 2KV 50Hz /1min

Voltaje de impulso

GB/T13729, 5KV, 1.2/50us
