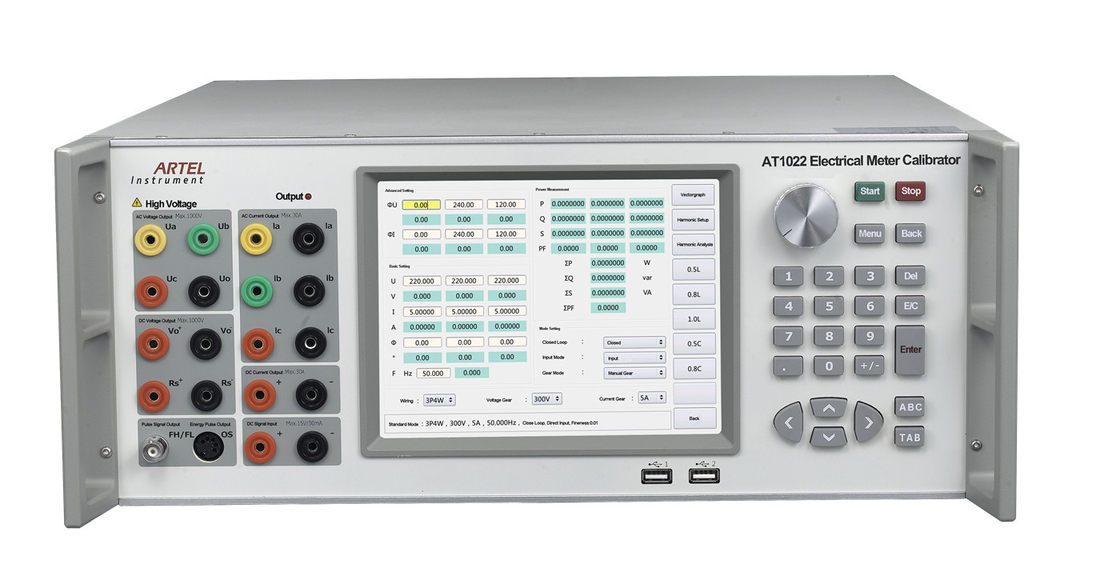

3 calibradores eléctricos de los metros de prueba de la fase con control terminal inalámbrico

3 calibradores eléctricos de los metros de prueba de la fase con control terminal inalámbrico

Uso:

AT1022 es conveniente para los departamentos de la medida de institución de investigación, generando la estación, sociedad de la red eléctrica, ferrocarril, las empresas industriales y mineras grandes e institución nacional de la medida en todos los niveles.

Función principal

Calibrate que indica el metro, metro digital, transductor eléctrico, energía mide y así sucesivamente;
Calibre la CA RTU de muestreo;
Haga salir los 2nd~63os armónicos;

Característica principal

El diseño modular, calibra la indicación del metro, transductor eléctrico, RTU y así sucesivamente;
la pantalla táctil del color de 8 pulgadas, interconecta amistoso, fácil actuar;
Equipado del interfaz de RS232, de Ethernet, y de WiFi, AT1022 puede cualquier operación independiente de la ayuda, PC

control o control terminal inalámbrico práctico;
Comunique con los metros probados con RS485;
Calcule automáticamente el error de metro y de transductor, y los datos relacionados se pueden transferir a través

U-disk;
La autopretección, alarmando y exhibiendo la ubicación de la sobrecarga para el equipo hizo salir la sobrecarga, cortocircuito del voltaje, de circuito abierto actual;
Detecte, diagnostique y alarme automáticamente para el fracaso.
Remotamente poniéndose al día en línea, alcance fácilmente la puesta al día del software;
Apoye la calibración por el userself.

Tipo:

Calibrador del metro eléctrico de AT1022C. Clase 0,05

Calibrador del metro eléctrico de AT1022B. Clase 0,1

Voltaje grande de la CA hecho salir:

Gama: (Fase A) 30V, 100V, 300V, 660V, 1000V;
(Fase B, C) 30V, 100V, 300V, 660V;
Ajuste de la gama: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo; Organice A 1000V: (0~100) %RG;
Ajuste de grado: 0.01%RG, 0.1%RG, 1%RG, y el 10% RG para la opción;
Estabilidad: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)
Distorsión: el ≤0.2% (carga no capacitiva);
Carga de la salida máxima: 30V y engranajes superiores; 20VA cada fase;
Exactitud de la medida: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1)

Pequeño voltaje de la CA hecho salir:

Gama: Organice A: 75mV, 300mV, 750mV, 3V, 7.5V;
Ajuste de la gama: (0~120) %RG, RG refieren a la gama;
Ajuste de la gama: 0.01%RG, 0.1%RG, 1%RG, y el 10% RG para la opción;
Estabilidad: 0.02%/2min;
Distorsión: el ≤0.2% (carga no capacitiva);
Carga de la salida máxima: ≥25mA;
Exactitud de la medida: 0.1%RG;

Salida actual de la CA:

Gama: (Fase A) 500uA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A;
(Fase B, C) 200mA, 500mA, 2A, 5A, 10A, 30A;
Ajuste de la gama: (0~120) %RG, RG refieren a la gama, semejantemente en lo sucesivo;
Ajuste de grado: 0.01%RG, 0.1%RG, 1%RG, y el 10% RG para la opción;
Estabilidad: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)
Distorsión: el ≤0.2% (carga no capacitiva);
Carga de la salida máxima: 20VA (engranaje 30A); 50mA y debajo del engranaje: ≥15V;
Exactitud de la medida: 200mA y sobre los engranajes: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1);
50mA y debajo de los engranajes: 0.1%RG (clase 0,1);

Salida de poder

Estabilidad de la salida de poder: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)
Exactitud de la medida de poder activo/reactivo: 0.05%RG;

Salida de la fase

Salida que ajusta la gama: 0°~360°;
Salida que ajusta grado: 10°, 1°, 0.1°, 0.01° para la opción;
Resolución: 0.01°;
Exactitud de la medida: 0.05°.

Factor de poder hecho salir:

Ajuste de la gama: -1 ~ 0 ~ +1;
Resolución de medición: 0,0001;
Exactitud de la medida: 0,0005

Salida de la frecuencia

Ajuste de la gama: 40Hz ~70Hz;
Salida que ajusta grado: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz para la opción;
Resolución: 0.001Hz;
Exactitud: 0,002 herzios.

Ajuste armónico

Orden armónica: 2do ~63rd;
Amplitud armónica: el 0~40%;
Ángulo armónico: 0°~359.99°;
Error determinado del armónico: 2do ~31st: el ≤±0.1%, 32do ~63rd: el ≤±0.2%;

Salida del voltaje de DC

Gama: 100mV, 300 milivoltio, 1V, 5V, 20V, 100V, 300V, 1000V;
Ajuste de la gama: (0~120) %RG; 1000V: (0~100) %RG
Ajuste de grado: 0.01%RG, 0.1%RG, 1%RG, y el 10% RG;
Estabilidad: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)
Carga de la salida: 20V y sobre las gamas ≥10mA; 5V y debajo de ranges≥50mA;
Exactitud de la medida: 0.05%RG (clase 0,05); 0.1%RG (clase 0,1)
Contenido de ondulación: no más el que 1%.

Salida actual de DC

Gama: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 25A;
Ajuste de la gama: (0~120) %RG;
Ajuste de grado: 0.01%RG, 0.1%RG, 1%RG, y el 10% RG;
Estabilidad: 0.01%/2min (clase 0,05), 0.02%/2min (clase 0,1)
Carga de la salida: 25A: 25VA; 5~10A: 2V; 1A y un engranaje más bajo ≥30V;
Exactitud de la medida: 10mA y sobre gamas: 0.05%RG, 0.1%RG; 1mA, gamas 3mA: 0.1%RG;
Contenido de ondulación: no más el que 1%.

Medida del voltaje de entrada CC

Gama: ±10V;
Gama de medición: (0-150) %RG;
Límite básico del error: 0.02%RG
Error de medición de la ondulación: (5%RD + 0,1%), los RD refieren a valor medido de la ondulación;
Resolución: 0.001%RG.

Medida de la corriente de entrada CC

Gama: ±20mA;
Gama de medición: (0-150) %RG;
Límite básico del error: ±0.02%RG
Error de medición de la ondulación: el ± (5%RD + 0,1%), RD refiere a valor medido de la ondulación;
Resolución: 0.001%RG.

Medida del error de la energía:

Límite básico del error de la energía activa:
0.05%RD (voltaje 15V~660V, 0.05A~36A actual, PF≥0.5);
0.1%RD (voltaje 15V~660V, 0.02A~0.05A actual, PF=1);
Límite básico del error de la energía reactiva:
0.1%RD (voltaje 15V~660V, 0.05A~36A actual, PF≥0.5);
0.2%RD (voltaje 15V~660V, 0.02A~0.05A actual, PF=1);

Otros parámetros:

Fuente de alimentación: 90-265VAC/DC; CA 220V el ±15% o 110V el ±15%
Frecuencia del poder: 50Hz~60Hz
Consumo de energía: 50VA~1000VA
Condición del ambiente: 20℃~30℃, humedad: EL RH≤85%
Ambiente del almacenamiento: -20℃~50℃
Tamaño: 600m m (L)× 440m m (W)× 176m m (H)
Peso: 28kg
