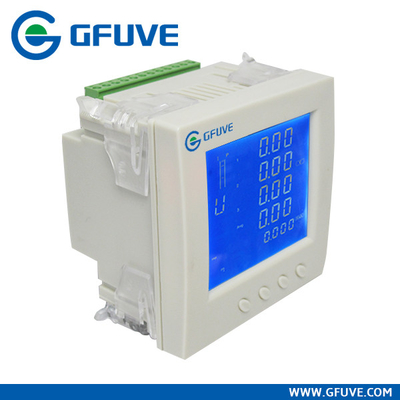

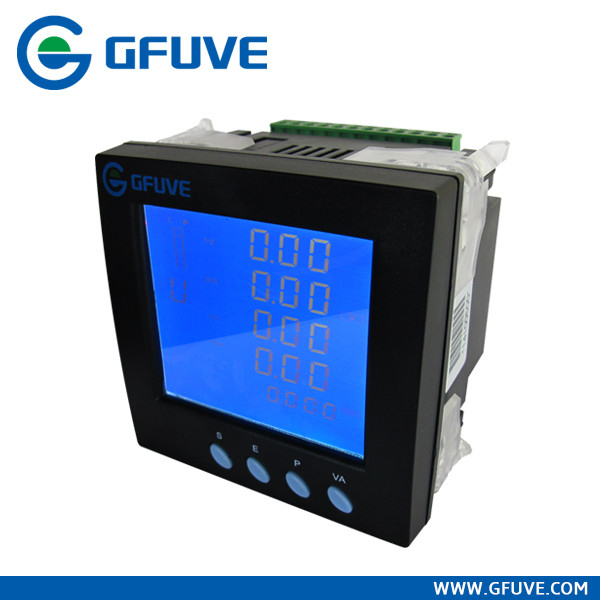

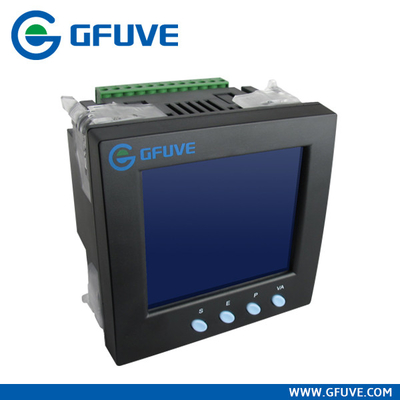

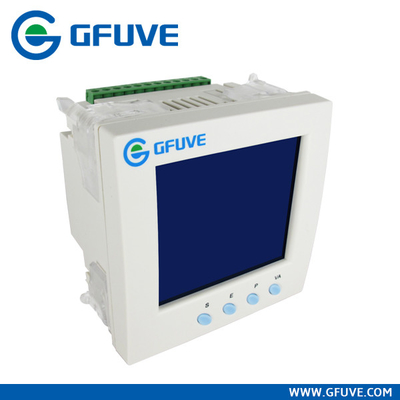

Metro de poder multifuncional de FU2200A con el &amp del maderero de datos; RJ45

Metro de poder multifuncional de FU2200A con el maderero de datos

Introducción

La serie de FU2200A es una gama de metros multifuncionales trifásicos económicos con todo altamente funcionales del poder y de la energía manufacturados por GFUVE. Estos metros proporcionan el valor excelente para supervisar poder y sistemas de gestión de energía. La serie 2200A se puede utilizar como datos que recolectan los dispositivos para los systemas de la distribución de poder inteligente o de automatización de instalaciones. Todos los datos supervisados están disponibles vía un puerto de comunicación digital estándar RS485 que funciona con el protocolo de Modbus RTU. Con una amplia gama de modelos a elegir de, la serie 2200A ofrece valor y función incomparables.

Características

· Parámetros de medición Verdadero-RMS.

· Clase de la exactitud del ANSI y del IEC 0,5.

· Análisis de la calidad del poder.

· Energía de 4 cuadrantes;

· memoria a bordo 4MB;

· Registración de datos

· RS485 de alta velocidad, puerto Ethernet (opcional);

· Mida los armónicos individuales a partir de la 2dos a 63os (opcional);

· Diseño del módulo;

· TOU, 4 tarifas, 12 estaciones, 14 horario

· Garantía principal de la clase.

· Con software de la gestión

Usos

· Medición de los alimentadores de la distribución, de los transformadores, de los generadores, de los bancos del condensador y de los motores.

· Sistemas de la tensión media y baja.

· Comercial, industrial, utilidad.

· Análisis de la calidad del poder.

Parámetros de la medida

Voltaje (PH-n); Voltaje (PH-PH); Actual; Frecuencia; PF; Active Power (W); Poder reactivo (Q); Poderes evidentes, 2~63thharmonics (opcionales)

Armónicos

Contenido total de los armónicos del fase-voltaje

Contenido total de los armónicos de la corriente

2rd~63o contenido de los armónicos del Fase-Voltaje (RS485 hechos salir)

2rd~63o contenido de los armónicos de la corriente (RS485 hecho salir)

Valor máximo y valor mínimo

Valor máximo para el voltaje/la corriente

Valor máximo para el poder activo

Valor máximo para el poder reactivo

Valor máximo para el poder evidente

Valor mínimo para el voltaje/la corriente

Valor mínimo para el poder activo

Valor mínimo para el poder reactivo

Valor mínimo para el poder evidente

Cómputo

Energía delantera del poder activo

Energía reversa del poder activo

Energía delantera del poder activo

Energía reversa del poder reactivo

Gama de medición

0~400V, 0~6A, 45~65Hz, -1~0~1

Exactitud de medición

Voltaje: 0.5%RD±0.05%FS

Corriente: 0.5%RD±0.05%FS

Active Power: 0.5%RD±0.05%FS

Poder reactivo: 1.5%RD +0.05%FS

Poder evidente: 0.5%RD +0.1%FS

Factor de poder: 0.5%RD

Frecuencia: 0.05%RD

Energía activa: 0,5%

Demanda máxima

Ia, Ib, Ic, _{total de} ΣP, _{total de} ΣQ, _{total de} ΣS, 15 minutos

Exhibición

Ángulo de pantalla ancha, exhibición retroiluminada azul clara del LCD, 5 figuras de las exhibiciones. 4 llaves de la operación.

Memoria

Memoria del estándar los 2M, ampliada hasta los 4M;

Puede ser fijada arbitrariamente almacena datos de 1minute a los intervalos 60minutes, fábrica estándar 15minutes en un grabador de datos del grupo.

Puede el canal que 4 (voltaje, corriente, poder, factor de poder y así sucesivamente) y cuatro del registrador no menos (energía delantera del poder activo, energía del poder activo del revés, energía delantera del poder activo, energía del poder reactivo del revés), registrando 1 por cada 15 minutos, por lo menos 1 año de datos, a través del puerto de comunicación para leer; usted puede seleccionar elementos de datos qué usted necesita ser almacenado a través de software;

Comunicación

Ayuda del puerto del interfaz RS-485, 32 establecimiento de una red (de 128), protocolo de comunicación de ModBus-RTU.

Pulso de la energía

proporciona salida de pulso activa y reactiva de la energía. Los parámetros del pulso pueden ser eligen, se extienden: 0.1~10000kWh/kvarh. Salida del contacto seco (1A*100V).

Recopilación de datos (extensión)

Cada módulo FM-K2 se puede recoger 2 maneras de contactos y de cuenta.

Controle (módulo de la extensión)

Cada FM-K2 proporciona 2 salidas de la retransmisión, que se pueden controlar por la comunicación o los parámetros medidos.

Salida analógica (módulo de la extensión)

Cada módulo FM-A20 proporciona 2 maneras de salida de DC 4~20mA, él se puede fijar las función-relaciones sobre parámetros.

Modo de conexión

3P4W, 3P4W BAL, 3P3W, BAL 3P3W;

Programable

Sistema de medición: 3P4W/3P3W etc.

Ratio de la transformación: Pinta 1~10000; CT 1~10000.

Comunicación

RS485, baudio: 1200~57600, estándar 38400; Puerto Ethernet (opcional)

Dimensión

El panel del montaje: 96 x 96m m

Montaje

Montaje del panel

Trepanning: 92 x 92m m

Fuente de alimentación (AC/DC)

AC85~400V/DC85~330V,

Consumo de energía: <4va>

Condiciones de trabajo

Temperatura: -25 ~ °C 55

Humedad: el 20% ~ 95%RH, sin la condensación

Garantía

Tres años de garantía
